SmartScan 868Mhz Trådløs MESH Lysstyring
Det trådløse SmartScan-systemet fra Thorlux Lighting gir full kontroll over belysning og nødlys – uten ekstra styrekabling. Med intelligent 868 MHz mesh-kommunikasjon, automatisk energistyring og web-basert overvåkning reduserer SmartScan energiforbruk, forenkler drift og dokumenterer samsvar med gjeldende krav. En fremtidsrettet løsning som gir riktig lys, lavere kostnader og full trygghet – hver dag.
Utviklet av eksperter med 90års historie
og bygget for pålitelighet
SmartScan er et intelligent og helhetlig lysstyringssystem utviklet av britiske Thorlux Lighting, en av Europas ledende produsenter av profesjonelle belysningsløsninger. Thorlux er en del av FW Thorpe Plc, et børsnotert konsern med mer enn 900 ansatte og en samlet omsetning på ca. 2,38 milliarder norske kroner, som gir en solid økonomisk størrelse og markedsposisjon innen utdanning, helse, industri og offentlige bygg.
Selskapet har i flere tiår vært en pådriver for energieffektiv og bærekraftig lysstyring, med egen utvikling av kontrollsystemer lenge før trådløse løsninger ble standard i markedet. Denne erfaringen har dannet grunnlaget for SmartScan – et avansert, trådløst system som kombinerer sensorteknologi, automatisk tilpasning og detaljert energiovervåking.
Med kontinuerlig produktutvikling, høy produksjonskvalitet og fokus på langsiktige løsninger, har Thorlux etablert seg som en trygg og innovativ partner for fremtidsrettede belysningsprosjekter. SmartScan er et resultat av denne kompetansen – utviklet for å gi maksimal komfort, fleksibilitet og energibesparelse i moderne bygg.
Thorlux har nådd en viktig milepæl med tilkoblingen av den én millionte SmartScan-enheten
.
Denne milepælen markerer et avgjørende øyeblikk i utviklingen av SmartScan og gjenspeiler den brede utbredelsen på tvers av ulike byggtyper og bruksområder. Fra lysstyring og nødlyssystemer til tilknyttede, oppkoblede enheter har SmartScan utviklet seg til en fullt integrert plattform som støtter ytelse, samsvar med krav og langsiktig forvaltning av bygningsmassen.
Platform I -Uten Gateway
Thorlux SmartScan Platform 1 er et trådløst lysstyringssystem der hver SmartScan-armatur fungerer som en stand-alone enhet med innebygde sensorer for nærværsdeteksjon, lysnivåmåling og scene-innstillinger.
Armaturene kommuniserer trådløst via et 868Mhz mesh-nettverk med hverandre slik at grupper av lys kan synkroniseres uten kabling. I praksis betyr det at lysene selv kan slå seg på synkront ved bevegelse og dimme eller slå seg av når området er tomt, samt automatisk justere lysnivå etter dagslys for å spare energi.
Systemet tillater fleksibel gruppe- og sceneoppsett og kan senere oppgraderes til Platform 2 ved å legge til en SmartScan Gateway som gir web-tilgang og sentraliserte analyser.
Platform II - Med Gateway
Thorlux SmartScan Platform 2 bygger på de samme trådløse SmartScan-armaturene som i Platform 1, men legger til sentral web-tilkobling og overvåking. Alle SmartScan-armaturene kommuniserer trådløst i et mesh-nettverk med en SmartScan Gateway som samler data om energibruk, status og drift for både standard- og nødlysarmaturer og sender dette til en sikker webserver.
Gatewayen krever bare 230 V strøm, og all kommunikasjon til nettskyen skjer via en sikker MQTT-forbindelse over mobilnett, slik at informasjonen kan vises på nettbrett, smarttelefoner, bærbare og datamaskiner.
Med Platform 2 kan du ikke bare få tilgang til live-status og historiske rapporter for hele installasjonen, men også planlegge og dokumentere automatiske nødlys-tester, justere gruppe- og sensorinnstillinger via webgrensesnittet, og få e-postvarsler om drift og feil uten behov for lokal programmeringsenhet.
Smartscan benyttes av aktører som
868Mhz - hvorfor er dette frekvensen å satse på for profesjonelle kunder?
- Bedre rekkevidde enn 2,4 GHz – færre enheter kreves for stabil dekning
- Overlegen gjennomtrengningsevne i vegger, betong og etasjeskiller
- Mindre følsom for interferens fra Wi-Fi, Bluetooth og annet 2,4 GHz-utstyr
- Stabil og pålitelig kommunikasjon i teknisk krevende bygg
- Lavere signalstøy i profesjonelle miljøer
- Optimalisert for industrielle IoT-applikasjoner og bygningsstyring
- Muliggjør robuste selvhelende mesh-nettverk
- Mindre behov for repeatere og ekstra infrastruktur
- Utviklet for lang levetid og kontinuerlig drift
- Sikker og kryptert kommunikasjon uavhengig av kundens IT-nettverk
- Ingen avhengighet av lokal Wi-Fi eller LAN
- Godkjent og lisensfri frekvens for profesjonelle styringssystemer i Europa
SmartScan benytter trådløs kommunikasjon på 868 MHz, en frekvens som gir bedre rekkevidde og gjennomtrengning enn 2,4 GHz-systemer. Dette sikrer stabil drift i krevende bygg med betong, stål og flere etasjer.
Alle armaturer fungerer som noder i et selvhelende mesh-nettverk, der signaler videresendes mellom enheter. Systemet finner automatisk alternative kommunikasjonsveier og gir høy pålitelighet uten behov for datakabler eller lokal nettverksinfrastruktur.
SmartScan er utviklet med sterkt fokus på IT-sikkerhet. Løsningen opererer uavhengig av kundens IT-nettverk, og all kommunikasjon er kryptert. I Platform 2 overføres data sikkert via dedikert GSM-forbindelse uten åpne porter i byggets nettverk.
Gjennom dokumentert API kan systemet enkelt integreres mot SD-anlegg og BMS-løsninger, samtidig som sikkerhet og stabilitet ivaretas.
Siden 2016 er det levert over 1 000 000 SmartScan armaturer i det Europeiske markedet
Velg et system som er testet, sikkert og funksjonelt over tid
Universelt utformede brytere!
Thorlux SmartScan bryterpanel gir enkel og intuitiv kontroll over belysningen gjennom trådløs kommunikasjon direkte med armaturene. Panelene finnes for av/på, dimming, scenevalg og fargetemperatur, og kan plasseres fritt uten behov for datakabler. Løsningen gir fleksibel betjening fra flere punkter i samme rom og enkel tilpasning til ulike brukerbehov. Det er lagt stor vekt på universell utforming, med tydelige symboler, logisk oppbygning og klare fargekontraster som sikrer god lesbarhet og trygg bruk for alle. Bryterpanelene kombinerer brukervennlighet med energisparende automatikk og gir full lokal kontroll uten å kompromittere systemets intelligente funksjoner.
Hvordan sparer SmartScan lysstyring strøm?
SmartScan reduserer energiforbruk gjennom intelligent og behovsstyrt belysning. Hver armatur er utstyrt med innebygde sensorer som registrerer tilstedeværelse og dagslys. Lyset tennes kun når det faktisk er aktivitet i et område, og dimmes eller slås av automatisk når området står tomt. Dette eliminerer unødvendig driftstid.
Dagslyskompensering sørger for at kunstlyset tilpasses tilgjengelig naturlig lys. Når sollys slipper inn gjennom vinduer eller taklys, reduseres effekten automatisk slik at ønsket belysningsnivå opprettholdes med lavest mulig energibruk.
I tillegg gir SmartScan detaljert innsikt i faktisk bruk gjennom energirapporter og driftsovervåking. Anlegget kan derfor optimaliseres over tid basert på reelle data. Samlet kan disse funksjonene redusere energiforbruket til belysning med typisk 50–90 %, samtidig som komfort, sikkerhet og levetid på armaturene forbedres.
Hva trenger du får å sette opp et Stand-alone SmartScan Platform I anlegg?

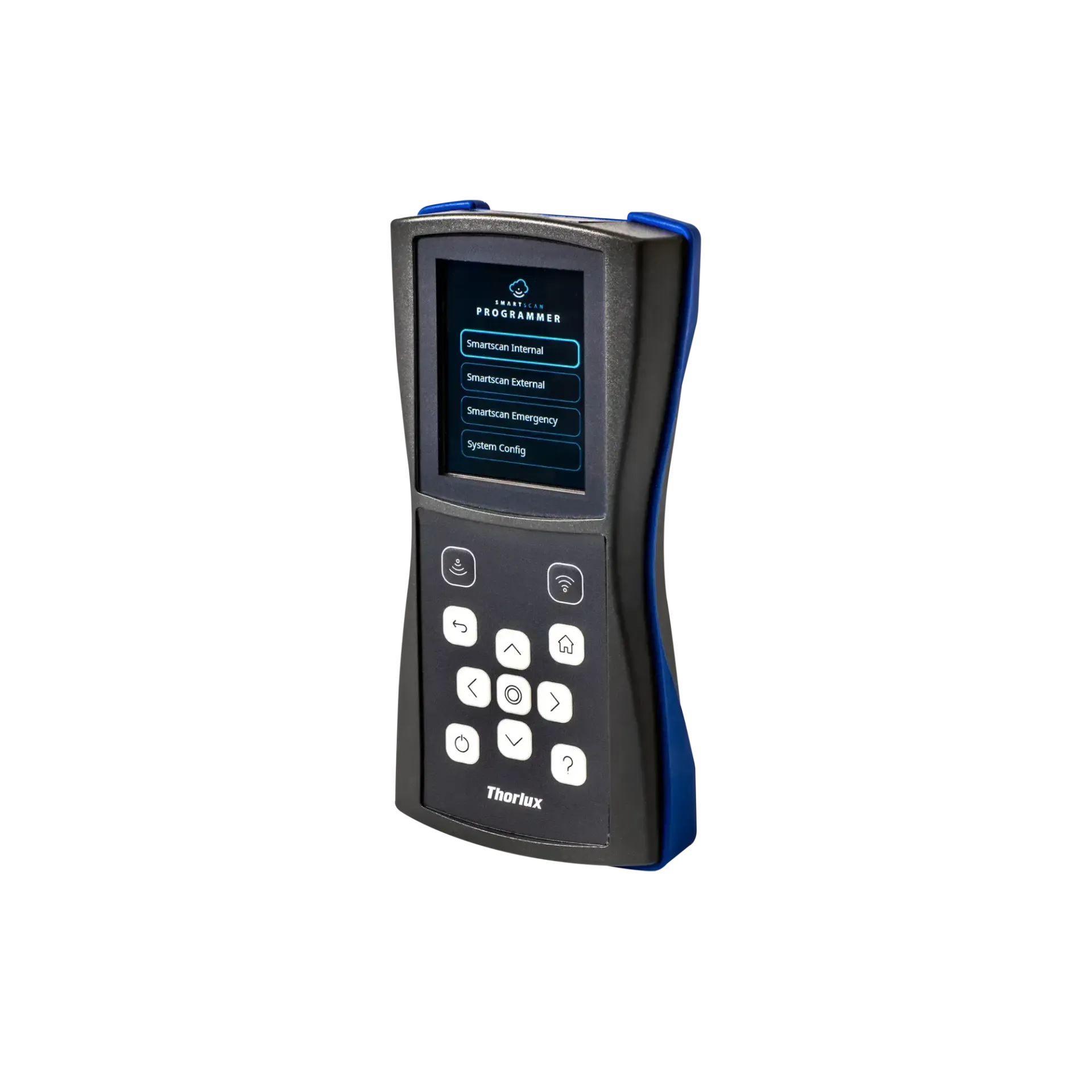

I Smartscan armaturer sitter alt integrert, og du trenger kun å bestille de armaturene du trenger. Armaturene monteres på vanlig måte med L,N & PE (eller hurtigkabling) og strømsettes med permanent spenning. Med den intuitive programmeringsenheten setter du inn byggningsnr og gruppenr i displayet. Armaturene vil umiddelbart synkroniseres i gruppe via Mesh nettverk. Om en av sensorene registrer bevegelse vil resten i gruppen også lyse.
Komplett styring – rett ut av boksen
Alt du trenger – innebygget som standard
Tilstedeværelses deteksjon
Alle SmartScan-armaturer leveres med innebygget tilstedeværelsesdeteksjon som standard.
Dagslysdimming
Alle innendørs SmartScan-armaturer har innebygget dagslys dimming som standard
Programmeringsfrihet
SmartScan gir full programmeringsfrihet og fleksibel tilpasning til alle behov.
Fotocelle
Alle utendørs SmartScan-armaturer har innebygget fotocelle i tillegg til tilstedeværelses deteksjon for automatisk styring etter dagslys.
SmartScan 868MHz Lysarmaturer finnes i et bred utvalg for de fleste applikasjoner

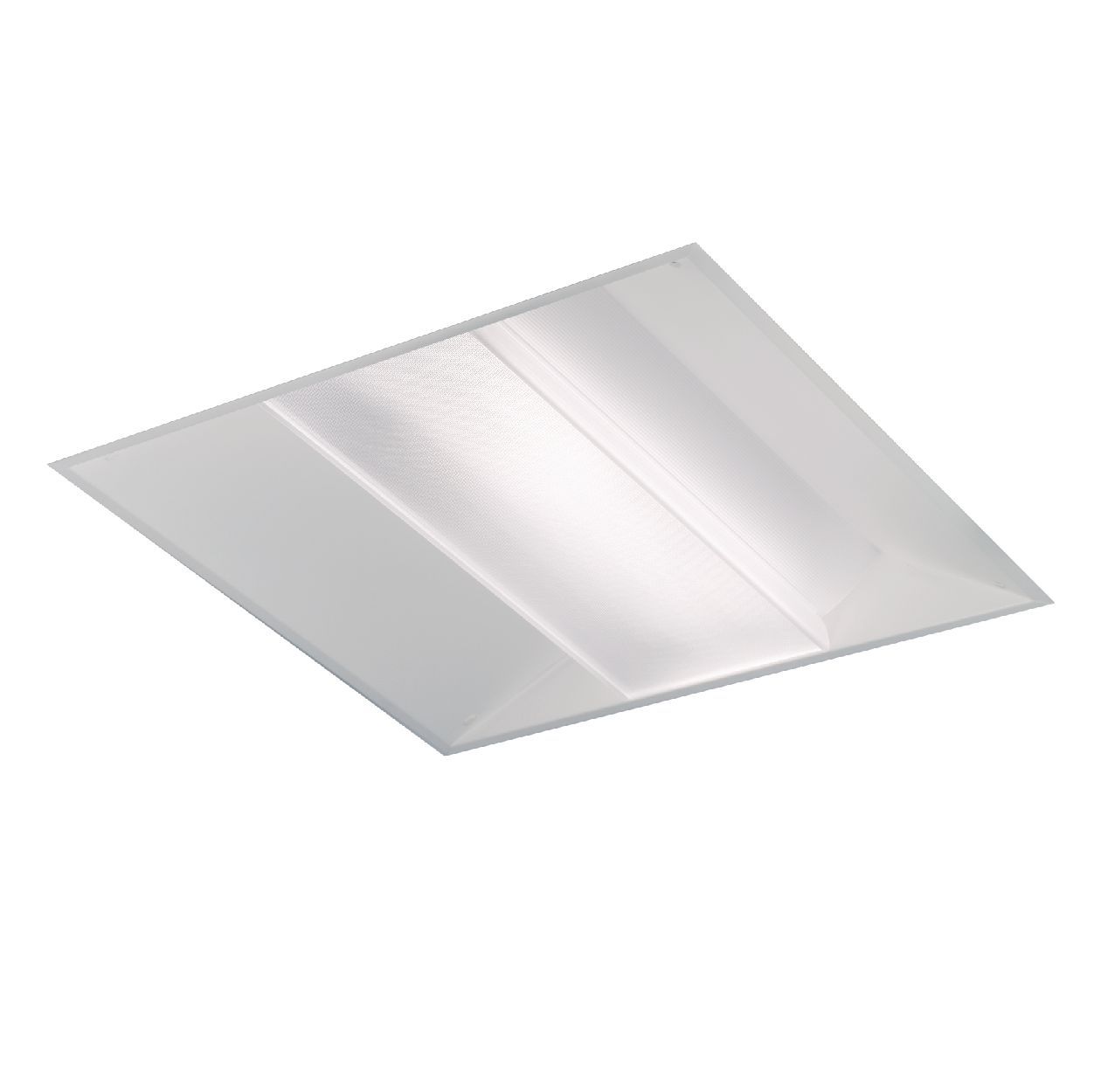

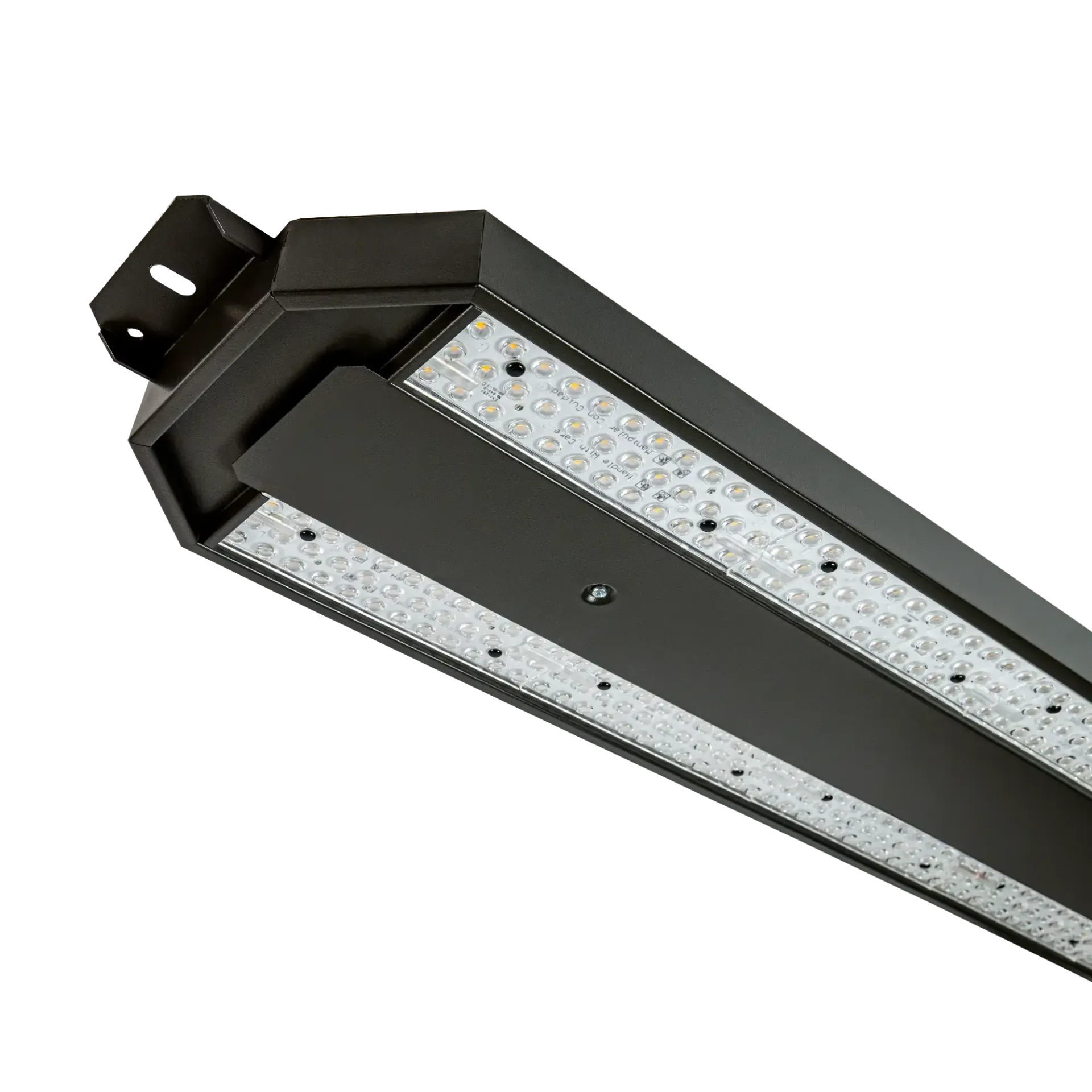

Innendørs armaturer

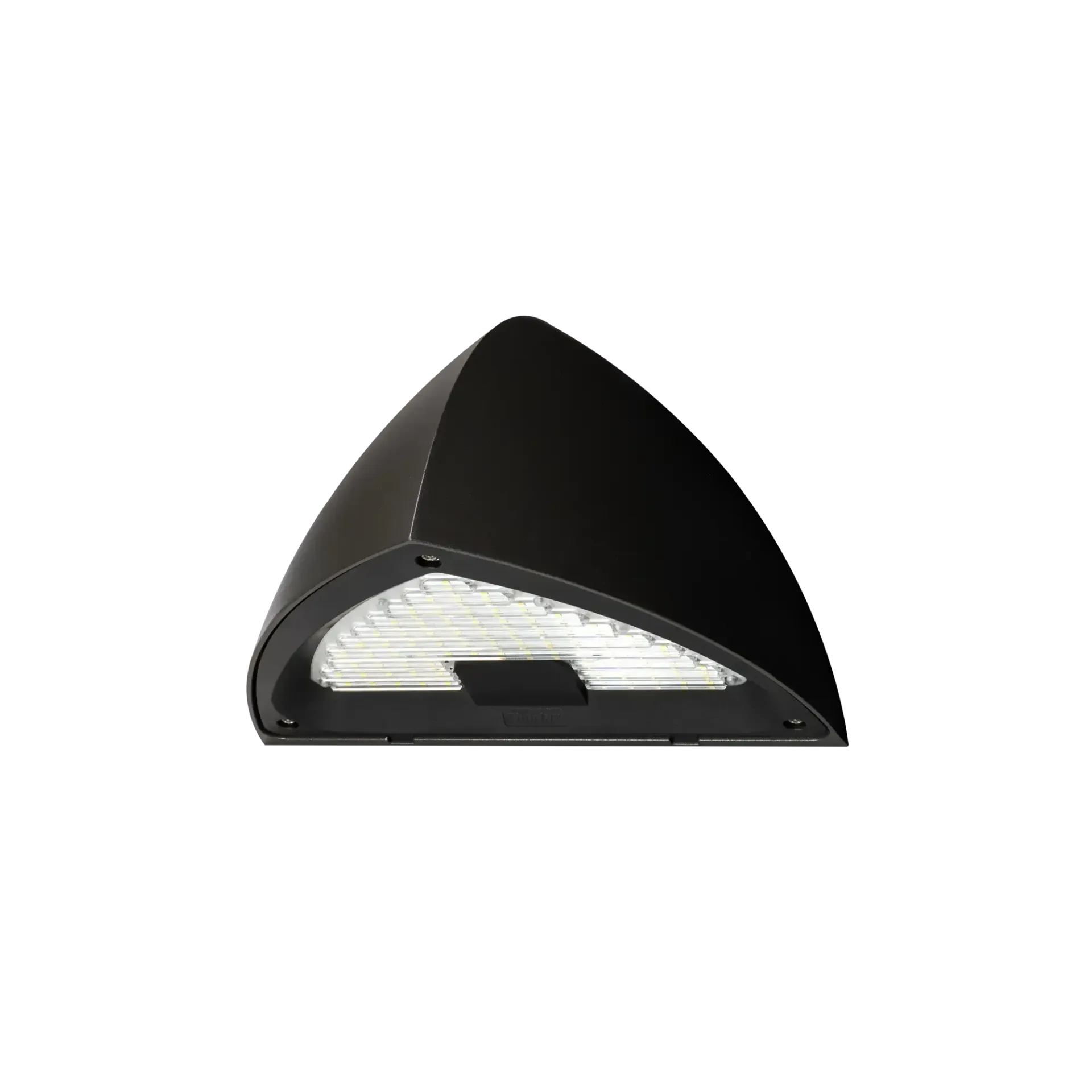

Utendørsarmaturer

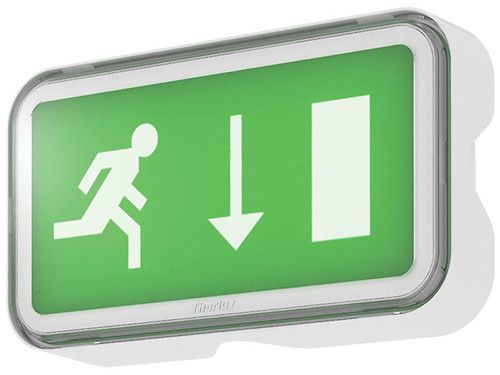

Nød & Ledelys

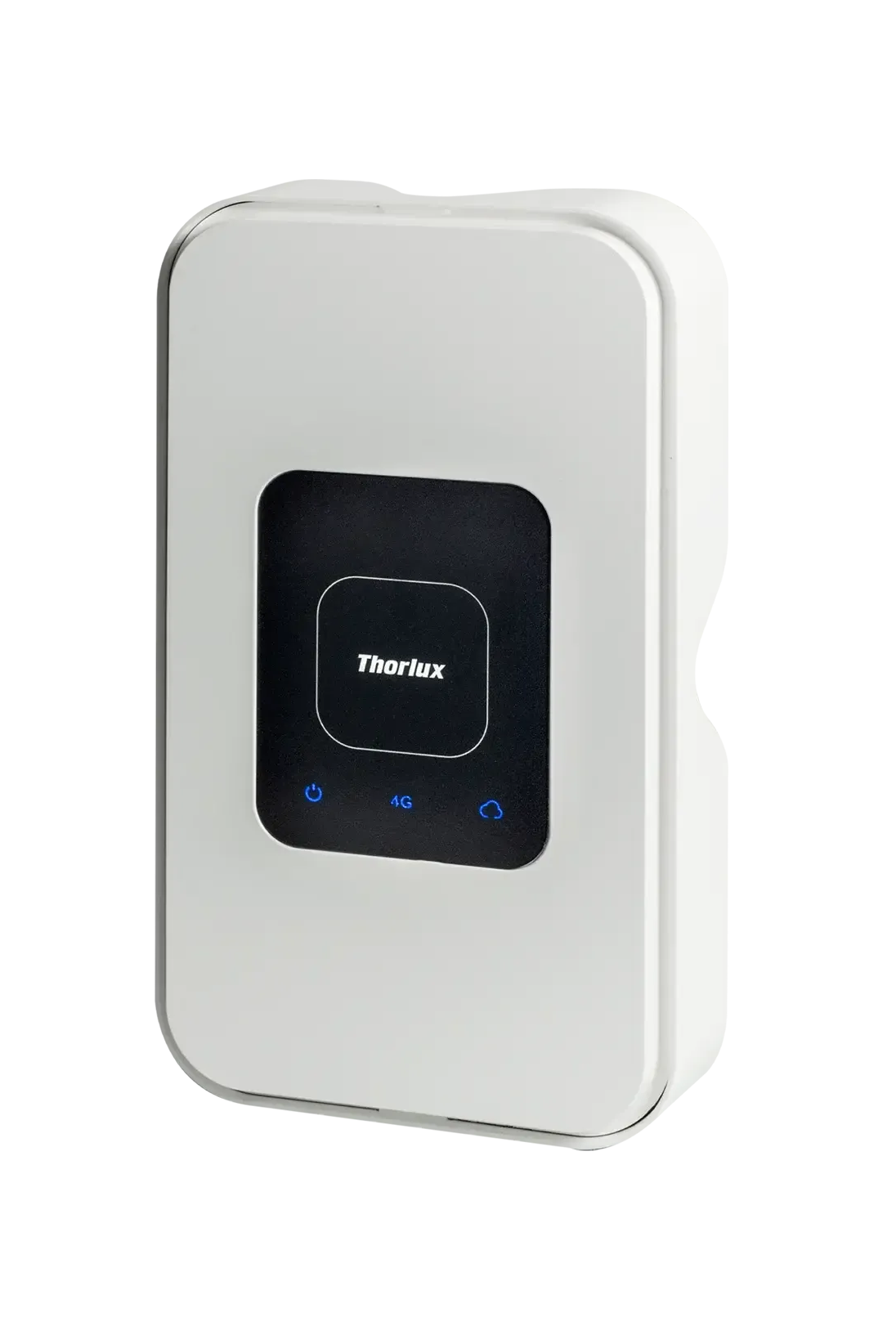

Platform II - Hvorfor skal du inkludere Gateway?
Ved å inkludere SmartScan-gateway og oppgradere til Platform 2 får du en fullt tilkoblet og sentralisert styringsplattform for hele belysningsanlegget. Gatewayen samler kommunikasjon fra alle armaturer og sensorer og gir sikker skytilkobling, sanntidsdata og felles administrasjon via SmartScan-portalen. Dette muliggjør fjernkonfigurasjon, soneinndeling, systemoppdateringer, energiovervåking og automatisert rapportering fra ett grensesnitt. Resultatet er raskere idriftsettelse, enklere drift, bedre innsikt og redusert behov for manuell oppfølging på stedet. Platform 2 er skalerbar og fremtidsrettet, og gjør det enkelt å utvide anlegget eller legge til nye funksjoner over tid – noe som gir lavere livssykluskostnader og maksimal kontroll over hele lysinstallasjonen.
Få kontroll på lysanleggene dine!
Interaktive tegninger
SmartScan tilbyr interaktive tegninger som gir en visuell og intuitiv oversikt over hele belysningsanlegget. Plantegninger lastes opp direkte i systemet, hvor armaturer og enheter plasseres digitalt for enkel identifikasjon og administrasjon. Dette gjør det mulig å se status, feilmeldinger, testresultater og energidata direkte i tegningen. Løsningen forenkler feilsøking, vedlikehold og dokumentasjon, og gir driftspersonell rask tilgang til riktig informasjon – akkurat der behovet oppstår.

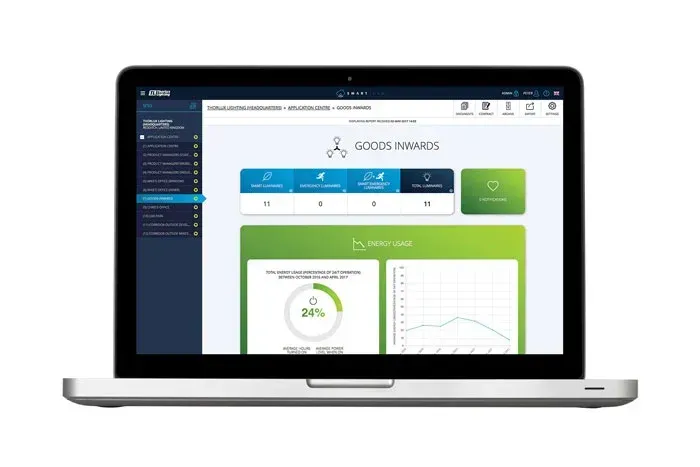

Full innsikt
SmartScan gir detaljert energi-, CO₂- og statusrapportering som gir full innsikt i anleggets ytelse og miljøpåvirkning. Systemet registrerer kontinuerlig energiforbruk per armatur og sone, og omregner data til dokumenterbare besparelser og reduserte CO₂-utslipp. Samtidig gir sanntids statusrapportering oversikt over driftstilstand, feil og testresultater. Dette gjør det enklere å optimalisere energibruk, redusere kostnader og oppfylle krav til bærekraft, dokumentasjon og effektiv eiendomsdrift.

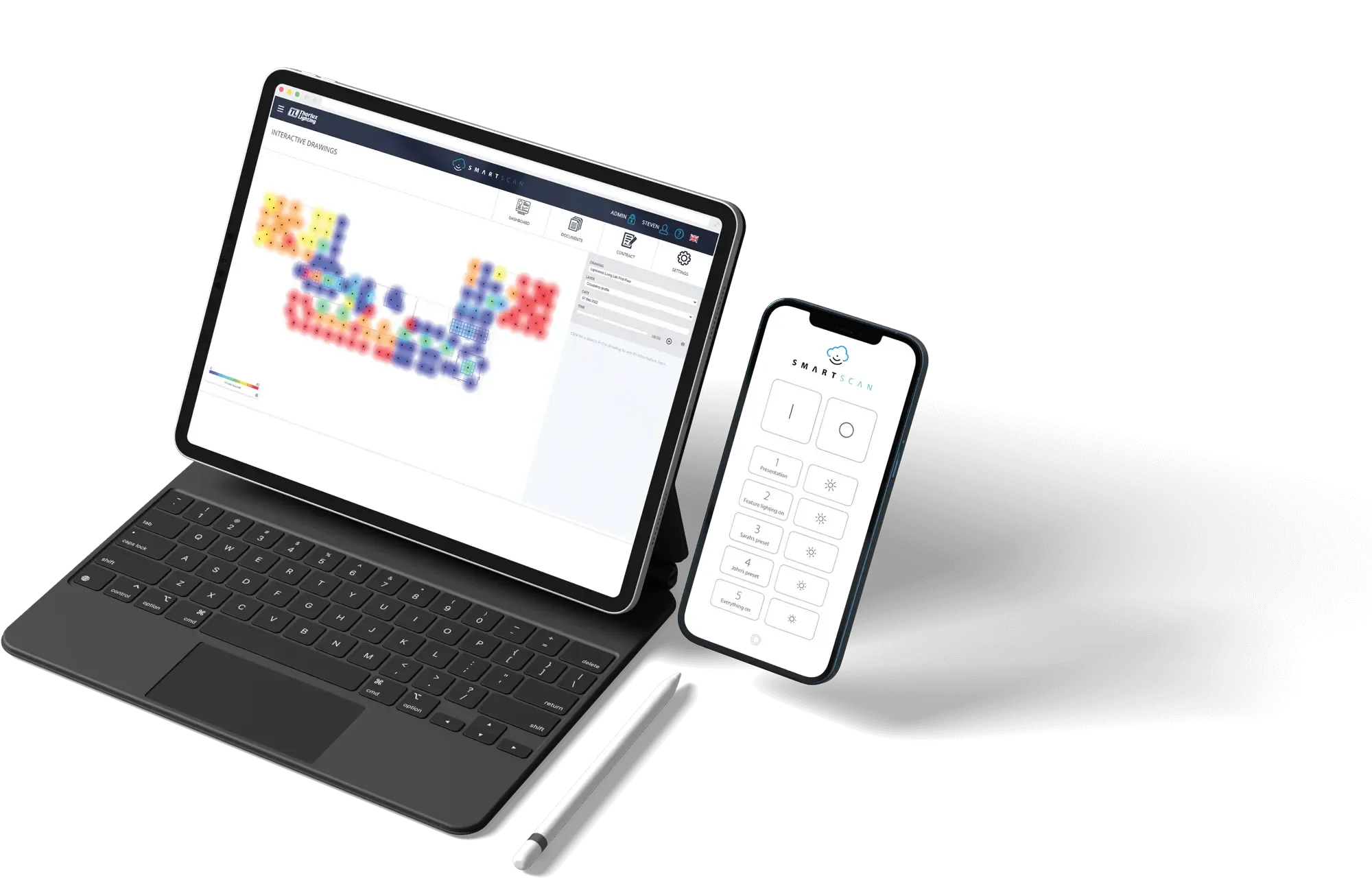

Live tilstedeværelses registrering
SmartScan gir både live og historisk registrering av tilstedeværelse, og gir deg komplett oversikt over hvordan bygget faktisk brukes. Sanntidsdata viser aktivitet og bevegelse per sone her og nå, mens historiske analyser avdekker mønstre, belastning og bruk over tid. Dette gir et solid beslutningsgrunnlag for å optimalisere energibruk, tilpasse driftstider, planlegge renhold og utnytte arealer mer effektivt. Resultatet er smartere drift, reduserte kostnader og mer bærekraftige bygg.

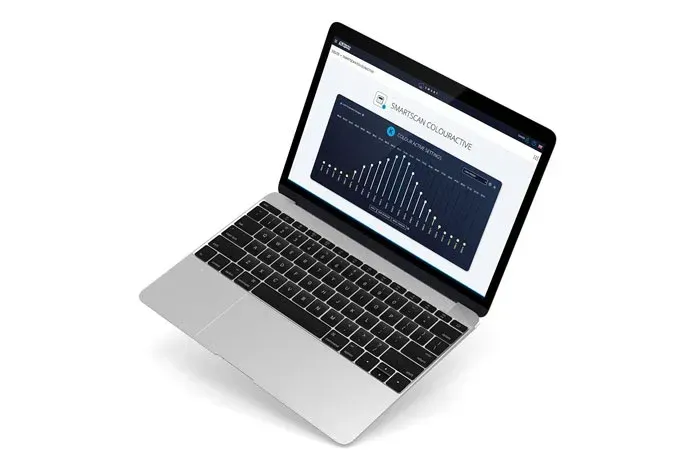

Styring av Human Centric Produkter
Fra SmartScan sitt webgrensesnitt kan Human Centric Lighting-produkter planlegges og styres sentralt etter faste timeplaner og definerte behov. Systemet lar deg programmere døgnplaner som automatisk tilpasser fargetemperatur og lyskarakter gjennom dagen for å støtte døgnrytme, konsentrasjon og trivsel. Armaturer kan grupperes per sone eller rom, og innstillinger oppdateres samlet uten fysisk tilgang til installasjonen. Dette gir forutsigbar drift, enkel administrasjon og korrekt lys til riktig tid. Resultatet er bedre brukerkomfort, energieffektiv drift og en fleksibel løsning som enkelt kan tilpasses ulike bygg og bruksområder.
Detaljert status informasjon om hvert enkelt produkt

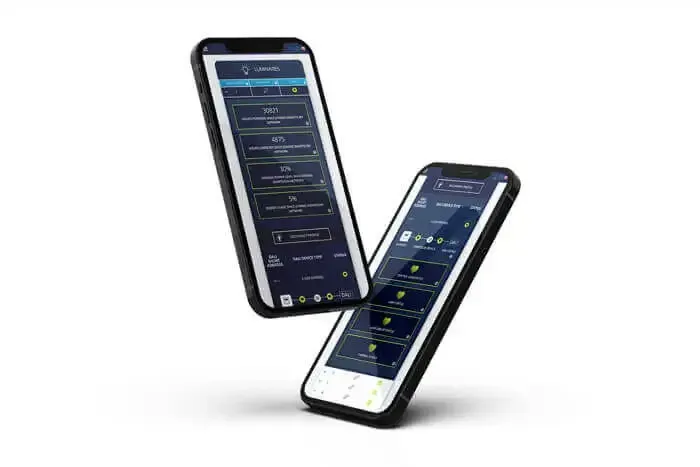

SmartScan gir detaljert statusoversikt for hver enkelt armatur, med sanntidsinformasjon om driftstilstand, energibruk, sensordata, kommunikasjon og eventuelle feil. Dette gjør det enkelt å identifisere avvik, lokalisere feil og planlegge tiltak før problemer påvirker brukerne. Driftspersonell får full oversikt direkte i webgrensesnittet, uten behov for manuelle inspeksjoner. Resultatet er raskere feilsøking, mer målrettet vedlikehold og redusert tidsbruk på service, noe som gir lavere kostnader og mer effektiv drift av hele anlegget.

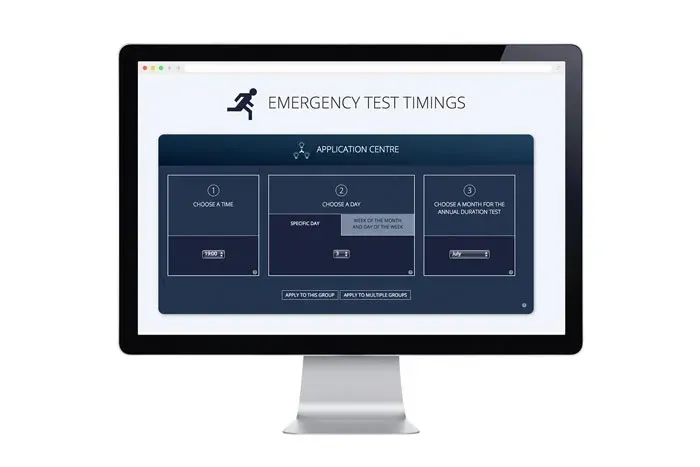

Testing og rapportering av nødlys digitalt
SmartScan automatiserer testing og rapportering av nødlys for å sikre pålitelig funksjon og enkel dokumentasjon. Systemet gjennomfører planlagte funksjons- og varighetstester automatisk, og registrerer alle resultater digitalt. Testtider og intervaller settes enkelt i webgrensesnittet, hvor hele anlegget kan administreres sentralt. Status, feil og batteriytelse vises i sanntid, og detaljerte rapporter er alltid tilgjengelige. Dette reduserer behovet for manuelle kontroller, sparer tid og sikrer dokumentert samsvar med gjeldende krav.

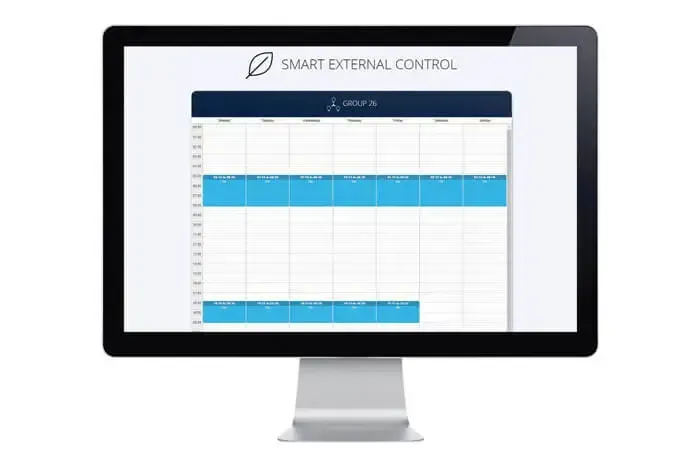

Funksjonell tids og kalenderstyring av utelys
SmartScan gir fleksibel kalender- og tidsstyring av utelys, slik at belysningen automatisk tilpasses årstid, dagslys og bruksmønster. Via webgrensesnittet kan armaturer grupperes og styres etter faste tider, ukentlige planer eller spesifikke datoer og hendelser. Lys kan aktiveres ved skumring og deaktiveres ved daggry, eller følge tilpassede tidsintervaller for optimal energibruk. Dette gir redusert strømforbruk, mindre unødvendig drift og enklere administrasjon av hele utendørsanlegget.
IT sikkerhet du kan stole på
SmartScan er utviklet med fokus på høy IT-sikkerhet og minimal angrepsflate. Systemet benytter et lukket trådløst mesh-nettverk på 868 MHz mellom armaturer, uten behov for LAN-tilkobling, rutere eller integrasjon mot byggets IT-infrastruktur. Gatewayen krever kun 230 V strøm og kommuniserer eksternt via en sikker MQTT-basert GSM-forbindelse til SmartScan sine webservere, noe som fysisk isolerer løsningen fra lokale nettverk. All tilgang skjer via autentisert pålogging med rollebaserte rettigheter, og drifts- og testdata lagres sikkert off-site. Denne arkitekturen reduserer risiko for uautorisert tilgang, cyberangrep og intern nettverkspåvirkning, og sikrer stabil og trygg drift i sikkerhetskritiske bygg
SmartScan er ideelt for organisasjoner som drifter mange bygg fordi hele belysningsanlegget overvåkes og administreres sentralt via én webportal. Energiforbruk, status, tester og feil meldes automatisk fra hvert bygg, uten behov for lokale inspeksjoner. Dette gir standardisert drift, raskere feilsøking, lavere vedlikeholdskostnader og full dokumentasjon – uansett lokasjon.
